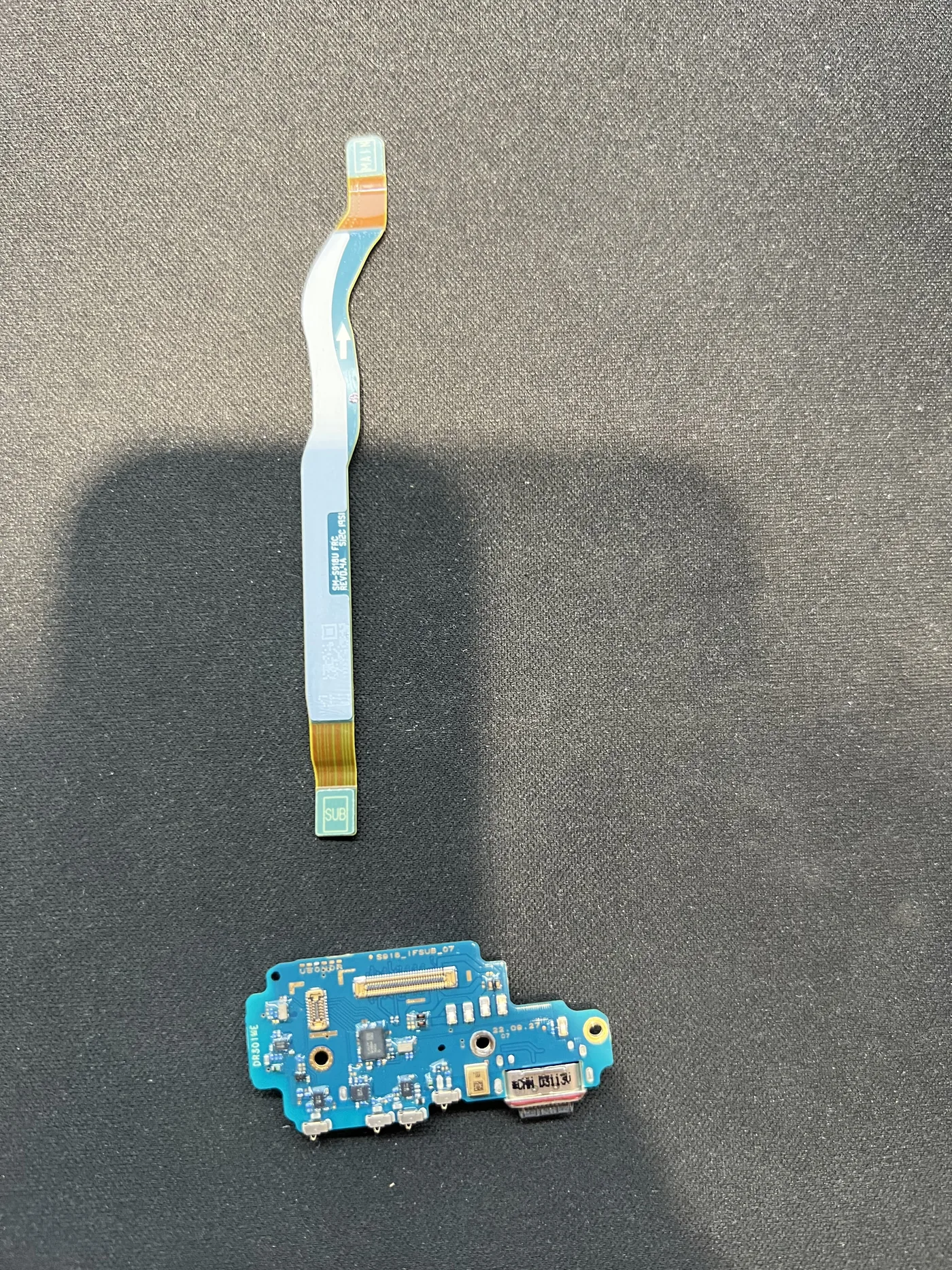

照片中的兩個零件
上方照片是這台 Galaxy S23 Ultra 處理訊號問題時拆下的零件：
下方那塊電路板是尾插小板，除了充電孔之外，還整合了麥克風與機身下半部天線的接點。上方那條長排線則連接主機板與這塊副板，兩端分別標著 MAIN 與 SUB。
很多人不知道，這兩個看起來和「訊號」沒什麼關係的零件，其實都在訊號傳遞的路徑上。
訊號是怎麼從天線跑到主機板的
手機的天線不是一根，而是分布在機身上下多個位置、同時運作的一整組。以機身下半部的天線來說，訊號大致要經過這樣的路徑：
- 天線：通常是金屬邊框的一部分，或貼在機身內部的天線片。
- 天線接點：以小彈片或觸點接到尾插小板上。
- 尾插小板：訊號在這裡匯集。
- 主副板連接排線：把訊號從副板傳到主機板，排線內含專門傳遞訊號的線路。
- 主機板上的訊號電路：最後在這裡處理成通話與網路。
- 這條路徑上任何一段接觸不良或損壞，都可能讓收訊變差，而且症狀看起來都很像。
什麼情況下會出問題
這些零件本身不容易壞，常見的觸發原因是：
- 摔機：衝擊讓排線接頭微微鬆脫，或天線接點彈片變形。
- 進水或受潮：接點與排線接頭氧化，接觸越來越差。
- 曾經拆修過：排線沒有確實壓合、接點位置沒對準。
- 排線長期受力：機身輕微變形時，長排線容易被拉扯。
送修前可以先排除的部分
訊號問題有很多不是硬體造成的，先做這些檢查：
- 換個地點，確認不是所在位置的收訊問題。
- 把 SIM 卡插到別支手機測試，分清楚是卡還是機器的問題。
- 開關飛航模式、重新開機，並確認網路模式設定正確。
- 拿掉保護殼測試，含金屬材質的殼會影響收訊。
- 注意訊號會不會隨握法改變：握住下半部時特別差，通常指向下方天線這一段。
檢測與維修流程
訊號問題的處理原則是沿著路徑逐段確認，而不是直接換零件碰運氣：
- 先做非拆機測試：換卡、換地點、查看訊號強度數值。
- 拆機檢查天線接點：確認彈片有無變形、氧化。
- 檢查尾插小板與主副板排線：接頭是否確實壓合、有無腐蝕或損傷。
- 以替換法確認：換上確定正常的零件，比較訊號強度是否恢復。
- 更換後實測：通話、行動網路與訊號強度數值都要確認；若仍未改善，代表問題在主機板端，會另外說明評估結果。
保固：本店維修提供 90 天保固。
費用：依機型與零件報價，檢測後會先告知確切金額再施工，歡迎來電 03-533-1014 或直接到店（新竹市東區經國路一段538號）。
